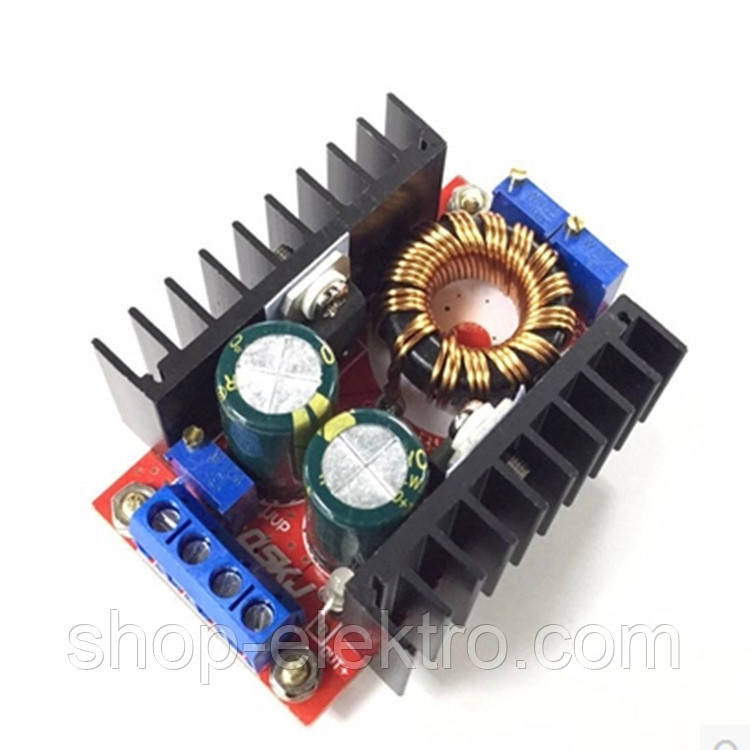

DC-DC підвищуючий перетворювач 100Вт/10А 10В-32В/12В-35В

Підвищуючий,  перетворювач з можливістю регулювання вихідної напруги і сили струму.

КПД модуля варіюється від 94% до 96%. Діапазон регулювання вихідної напруги становить: від 11В до 35В. Діапазон вхідної напруги становить: від 10В до 32В.

Регулювання модуля здійснюється за допомогою трьох змінних резисторів:

• R1 (зліва вгорі): регулювання вихідної напруги
• R2 (справа вгорі): регулювання вихідний сили струму
• R3 (зліва внизу): регулювання значення спрацьовування захисту від пониження напруги

Індикацією роботи модуля служить білий світлодіод, підключений до шин живлення.

Модуль не має захисту від КЗ (короткого замикання) і переполюсовкі (неправильної полярності підключення)!

При значенні температури навколишнього середовища 40 ° C, рекомендується використовувати примусове охолодження!

Клеми підключення живлення і навантаження:

• IN +: вхідна напруга 10В - 35В
• IN-: земля
• OUT +: вихідна напруга 11В - 32В
• OUT-: загальний провід

Технічні характеристики:

• Вхідна напруга: 10В - 32В
• Вихідна напруга: 11В - 35В
• Максимальна вихідна потужність: 100Вт
• ККД: 94% - 96%
• Максимальна вихідна сила струму:10А
• Струм споживання холостого ходу: 25мА
• Регулювання напруги: 0,5%
• Регулювання навантаження: 2,5%
• Вихідні пульсації: 2%
• Робочий діапазон температур: -40 ° C - + 85 ° C
• Розміри модуля: 65ммх47ммх23,5мм
• Вага: 67г
